绝缘油介电强度试验仪,【天正华意电气设备(绥化市分公司)tianzh3611-3】始终坚守品质底线,所售产品严格遵循标准,确保每一件绝缘油介电强度试验仪产品都达到行业水平。我们深知,品质是企业发展的基石,也是赢得客户信赖的关键。热诚欢迎各界朋友前来我厂洽谈业务,联系人:杨经理-【18762195566】,地址:平度市平安路2号。

绝缘油介电强度试验仪 ，按 选择 键移动光标√ 至自定义设置 处，按 确认 键即可进入 自定义设置 子页面（图5）；图5 自定义设置子页面在图5页面下，按 选择 键移动光标到相应的选项，再按 ＋ 或 - 键可进行相关参数的设置。其中：静置时间 默认值15 min，范围1～15 min（增量Δ＝ 1 min）；间隔时间 默认值5 min，范围1～10 min（增量Δ＝ 1 min）；搅拌时间 默认值10 s， 范围5～90 s（增量Δ＝ 5 s）；停升电压 默认值100 kV，范围10～100 kV（增量Δ＝ 10 kV）。当仪器升压到 停升电压 以后将停止升压，并进入到保持状态。若持续50 s无击穿，仪器将默认当前停升电压为绝缘油击穿电压；打压次数 默认值为6次，可选范围1～6次（增量Δ＝1次）；设置好后按 确认 键返回开始页面，按 开始 键进行测试；。7.在图2页面下，按 选择 键移动光标√ 至数据标定处，按 确认 键即可进入 数据标定 子页面（图6）图6 数据标定子界面注意：设备出厂前数据已由厂家标定好，用户不需要进入程序标定，如需要标定数据，请与生产厂家联系索要密码进行标定。8. 每次击穿电压值和轮回次数自动存储，测量完毕后显示测试完毕，然后按 确认 键返回到开机页面（图1），按 打印 或 显示 键，进入油样单次击穿电压值和平均值的存储记录显示子页面（图7）。图7. 显示子页面按 打印 键打印页面显示的（近一组的）测试结果。按 选择 键，进入编号为1的数据存储子页面（图8）。在图8页面上再按选择 键，便进入编号为2的数据存储子页面（图9），依次类推。所以，这组子页面的选择 键为图8～12的循环翻页键。图8. 图9 图10. 图11. 图12 在图8～12的子页面中，按 打印 键打印子页面显示的测试结果；按 确认 键，则返回开机页面（图1）。注：全自动绝缘油介电强度测试仪采用了与PC机相同的逆序数据存储系统，您可以容易地发现图8～12页面中的编号与时间顺序的规律，即编号1显示的是近的测试数据，而编号2显示的是次近的测试数据，依次类推。由于存储器可存储近的35组测试数据，所以当数据超过35组后，系统便会自动将过去的数据顶替出存储器。在显示子页面，按打印键打印所选页面的存储数据，按确认键返回主页面 。

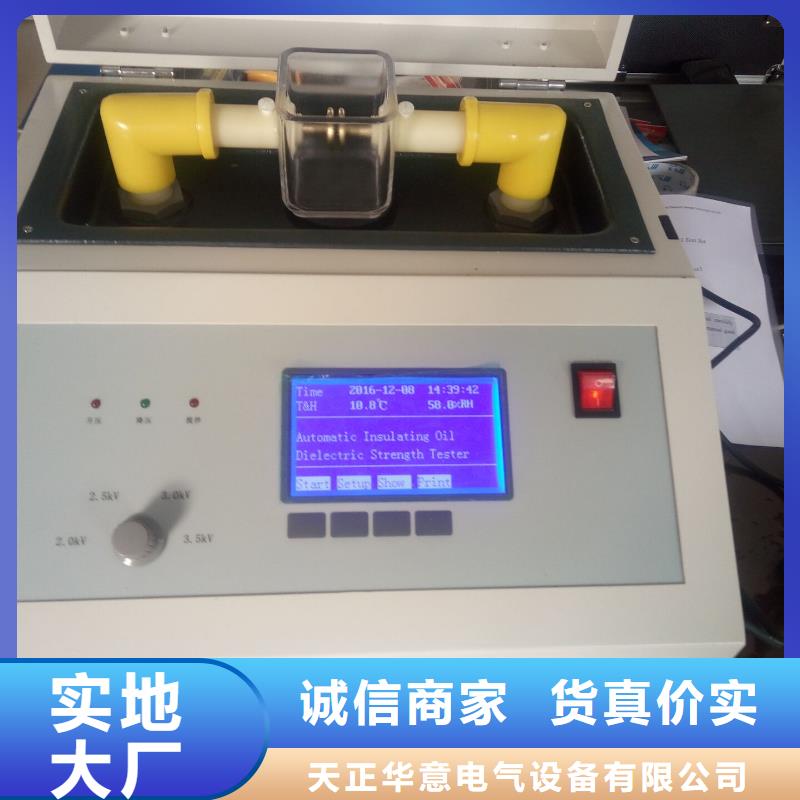

绝缘油介电强度试验仪1. 液晶屏 显示日期、时间、操作参数、测试结果、操作菜单提示等相关信息；2. 功能键 选择设置操作参数；3. 打印机 打印单次及多次测试结果的平均值；4. 切换开关 选择不同升压速率；5. 指示灯 灯亮时表示相关操作步骤正在进行中；6. 油杯仓盖 打开后放入或取出油杯，关闭后方可进行测试；7. 温湿传感器 测量摄氏温度和相对湿度，并转换为数字信号加以显示；8. 地线柱 可靠的地线连接柱；9. 电源插座 良好插接AC 220V 50Hz电源线；10. 电源开关 控制仪器电源通断；11. 高压标志 提示高压危险的三角标志。六、操作步骤图解1. 插接电源线，打开电源开关，液晶屏显示开机页面（图1）图1 开机页面2. 在图1页面下，按 设置 键进入下一级页面（图2）；图2 选择子页面3. 在图2页面下，按 选择 键移动光标√ 至 GB1986处，按 确认 键即可进入国标1986设置子页面（图3）。图3 GB1986子页面在图3页面下，按选择键移动光标至停升电压，按 ＋ 或 - 键设置停升电压 ，其默认值是80 kV，可选范围10 kV～80 kV（增量Δ＝10 kV）。选择好停升电压后，按选择键移动光标至杯位选择，按确认键进入杯位选择子页面（图4）。图4 杯位选择子页面在图4页面下，按选择键移动光标至不同杯位，按×或√键定义工作杯号，默认值是全选（即各杯位均为√）。然后按确认键，确认所选停升电压和杯号后返回开机页面，按 开始 键进行测试。如果没有可靠接地，仪器会显示 请接地！并发出报警声，这时应该关掉电源，接好地线后再重新进行操作。如果没有或者没有条件安装地线，可按任意键跳过，不会影响测试结果。

绝缘油介电强度试验仪注意事项1、 燃油的测量作业应遵守规定——人体、仪表等应静电接地（对大地电阻100MΩ以下），停止泵油作业二分钟后才允许取油样。2、不允许在危险现场打开仪表。3、本仪表的输入阻抗极高，输入插头插座的绝缘件怕手汗污染！因此请用户注意不要触摸这些部位的绝缘件。4、仪表应保管在具有干燥环境。长期不用时请打开仪表后盖取出电池，以免电池漏液损坏仪表。5、当仪表主机零位不正常时，往往是受潮或污染引起，可打开后盖用电吹风温热风吹一吹或在太阳下晒一晒就可以恢复正常。6、本仪表除了‘0’调节端允许用户调节之外，其它调节端请用户不要随意调节！！否则影响本仪表的准确度。本仪表内各调节端为：‘0’---零位调节‘1’---测试电压调节‘2’---校验调节；‘3’---数字表头误差调节五、仪表的计量与检验本仪表因为电导池的结构常数Q为1.00/m，因此，主机电导率测量读数就是电导值读数，它直接可按电阻法计量。众所周知,电导是电阻的倒数,即采用已知的高电阻器接入电导池两电极处就能代替已知电导，即:1pS＝1/1TΩ5pS＝1/0.2 TΩ10pS＝1/0.1 TΩ50pS＝1/0.02 TΩ＝1/20GΩ100pS＝1/0.01 TΩ＝1/10GΩ500pS＝1/0.002 TΩ＝1/2GΩ1000pS＝1/0.001 TΩ＝1/1GΩ本仪表的电导池电极结构是按经过定标验证符合常数Q＝1.00/m±5％制造,其绝缘结构采用超高绝缘电阻的聚四氟乙烯材料设计制造，一般无污染无结构变形情况下用户无需检验。当用户需要按标准仪表重新调节本仪表时,用户可采用已知准确的油料电导率仪表作标准表，按比较法检验本仪表。例如采用美国EMCEE 公司的1154型（或我们制造的TH-11型）电导率测定仪作为标准表，重新调节本仪表‘1’‘2’可调电阻进行纠正系统误差。
