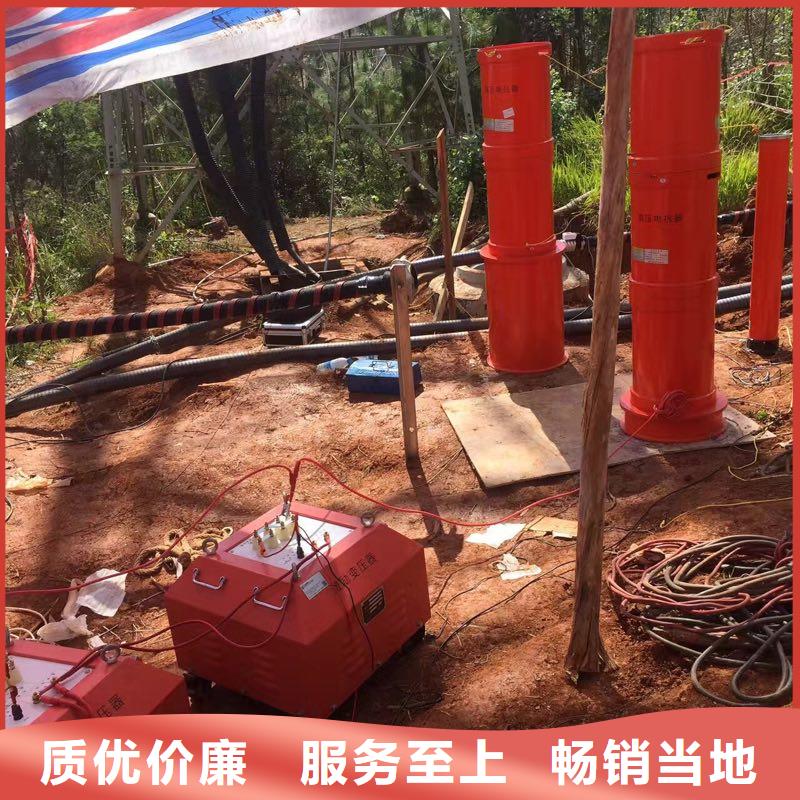

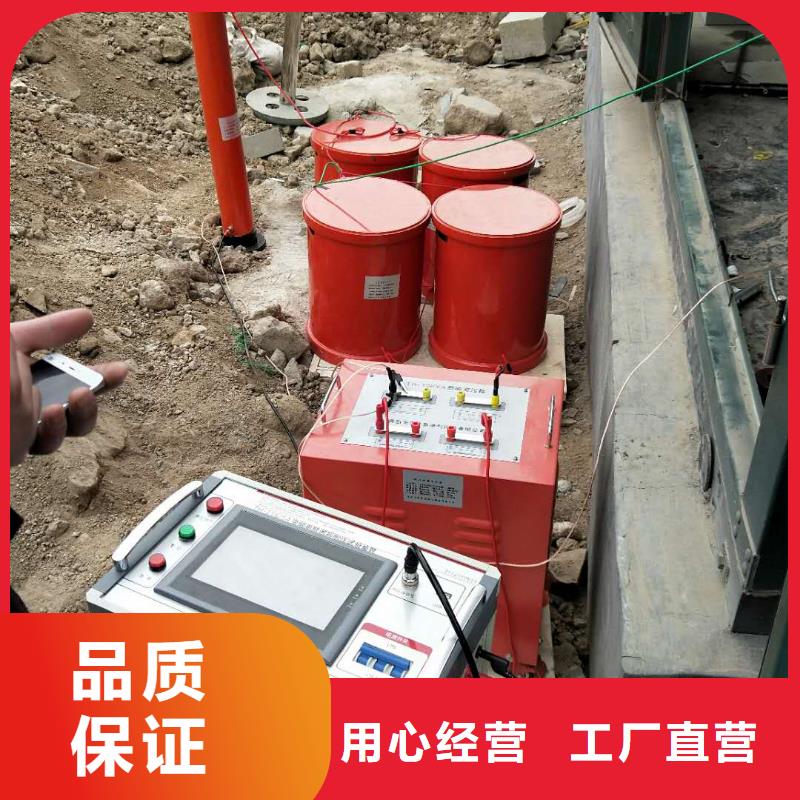

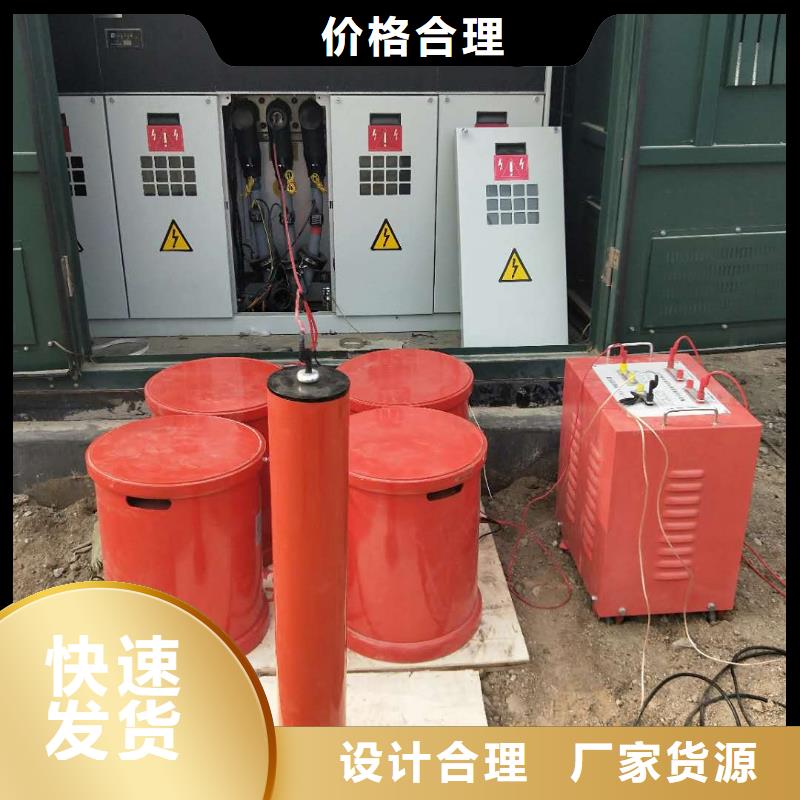

变频串联谐振耐压装置产品简介该仪器主要针对10kV、35kV、110kV、220kV、变电站及线路等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该仪器主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。『我公司调频谐振仪器主要功能及其技术特点』1、仪器具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。2、仪器具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。工作模式为：全自动模式、手动模式、自动调谐手动升压模式.3、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。4、仪器自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。5、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。

变频串联谐振耐压装置装置技术参数 性能特点 参数设置：可对试验电压、耐压时间、试验模式、试验电流、等参数进行设置或选择。试验模式：手动试验模式、自动试验模式a、手动试验模式：具备升压、调谐（含手动、自动）、降压（手控自动）功能等。b、自动试验模式：进入试验状态后，自动进行调谐、升压、计时、降压、切断主回路并转到试验结果界面。7.1.2.3 保护功能及其信息提示：具备高压过压、低压过流保护，以及失谐保护、零位、放电保护等多重保护功能。7.1.2.4 数据存储功能：试验结果保存、回查等。a、试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，可将参数保存在存储器中，该存储器为非易失存储器，可保存200次试验记录。b、数据查询：可将已保存的试验结果数据显示到屏幕上。7.1.2.5自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1％。7.1.2.6 调频范围设定：调频范围可设为20～300Hz。7.1.2.7 过压保护功能：软件过压保护值，丰富的高压过压保护功能，更具性，有效保护人身、设备及试品的。7.1.2.8过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置7.1.2.9击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿7.1.2.10断电保护：试验电源断电后，装置能快速保护

变频串联谐振耐压装置系统的性能特点充分利用我公司在电子测量技术和电磁兼容方面的优势，完全自主开发设计和生产该套设备所有组成部分包括：变频电源、激励变压器、浇注式高压电抗器和高精度电容分压器。4.2.2 具备手动/自动模式、大屏幕显示、试验参数设置，并具有自动计时及操作提示功能。4.2.3 具备多项保护功能，如：过压、过流保护、放电保护、失谐保护等。五、装置容量确定满足300mm2,10kV 电缆交流耐压试验，长度1km，电容≤0.37uF,试验频率30~300Hz,试验电压U≤22kV。频率取37Hz试验电流 I＝2πfCU试 ＝2π×37×0.37×10-6×22×103＝1.9A对应电抗器电感量 L＝1/ω2C＝50H设计二节电抗器，将二节电抗器并联使用,则单节电抗器的参数为22kVA/22kV/1A/100H，装置总容量为44kVA。结论：装置容量定为44kVA/22kV，分二节电抗器，电抗器单节为22kVA/22kV/1A/100H，使用电抗器组合能满足上述被试品的试验要求。
