接地电阻测试仪,【天正华意电气设备(汕头市分公司)tianzh3611-3】,作为汕头及周边地区接地电阻测试仪生产厂家之一,我们始终致力于为客户提供产品和服务。联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号。

接地电阻测试仪仪器测试选择主菜单在开机界面，按热键“启动”后，进入如图3所示测试选择主菜单。图3 测试选择菜单[变深] —调整屏幕显示对比度变深 [变浅] —调整屏幕显示对比度变浅 [灯灭] —关闭屏幕显示背光灯 [灯亮] —开启屏幕显示背光灯 [退出] —退到仪器开机显示界面 按显示屏右侧键盘对应数字键，可进入相应的试验菜单：(1)全自动接地电阻测试(2)土壤电阻率自动测试(3)测试数据查询和打印4.4接地电阻测试界面在测试选择主菜单，按数字键1，即可进入“全自动接地电阻测试”界面，见图4。图4 接地电阻测试界面通过显示屏幕右侧热键“上移”、“下移”、通过“设置”、“确定”和数字键等对布线方式、测试频率、地网对角线、电流极线布线长度、电压极布线长度进行设定，根据光标反黑指示位置按压“设置”键反黑后通过数字键或 “上移”“下移”选择对应参数，按“确定”键完成信息的设定；按“测试”键，仪器启动内置电源注入电流，同时自动测量、计算出接地阻抗值、接地电阻值、 接地电抗值、接地电感，提示：测试完成，关闭内部电源输出，按“打印”进行存储打印。

接地电阻测试仪接地电阻表是根据电位补偿原理生产的性仪表。它操作简单、携带方便，广泛用于测量单个接地体和集中接地体的接地电阻。接地电阻的测量是监测接地质量，保证用电的重要措施。接地电阻表的检定规程是JJG366-2004接地电阻表检定规程。TH-1D接地电阻表检定装置是检定接地电阻表的标准仪器，完全符合JJG366-2004对标准器的要求，可检定各种准确度等级的和各种型号的模拟式和数字式接地电阻表。不得用于接地导通电阻表（工作电流为AC25A）的检定。可以作电阻箱使用，起始电阻10mΩ，分辨力达1mΩ。接地电阻测试仪是用来测量电气设备内部的接地电阻，它所反映的是电气设备的各外露可导电部分与电气设备的总接地端子之间的(接触)电阻。为接触电阻对测试的影响，仪器采用四端测量法，即在被测电器的外露可导部分和总接地端子之间加上电流，然后再测量这两端的电压，算出其电阻值。

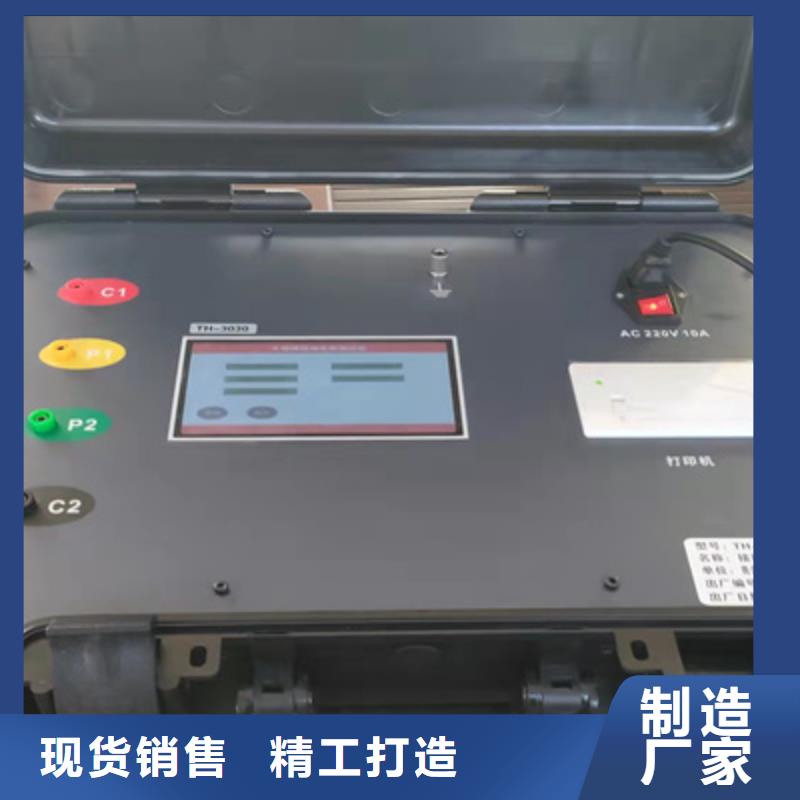

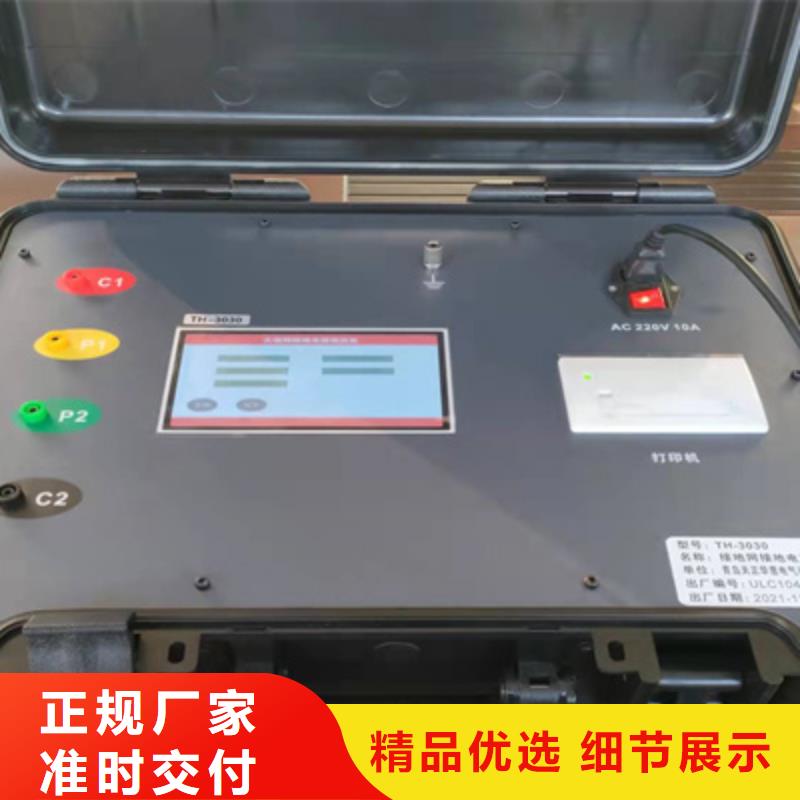

接地电阻测试仪 仪器用途本仪器适用于中小型变电站、风力发电系统的升压站、光伏电站、电铁牵引站、输电线路杆塔等接地装置的交接验收试验，已运行接地装置的性（例行）试验，与防雷有关的接地装置试验。仪器由于采用了独特的变频抗干扰技术，从而有效解决了接地网测试的关键技术难题,测试时可选择接近于工频的异频试验电流（45Hz/45Hz或49Hz/51Hz）进行测试，并应用数字信号分析和滤波技术等，有效剔除了外界干扰信号（包括工频、谐波、高频、以及直流分量等成分），从而大大提高了接地网阻抗的测试精度。仪器内部自带大容量可充电锂电池组和逆变模块/DDS数字合成调频功率电源,保证输出标准正弦波波形，将试验电源加在测量回路中，利用的数字滤波器对采样序列滤波、高频测量，去掉工频50Hz干扰信号以及工频谐波信号，使仪器实现高精度、准确可靠的测量,测量结果由大屏幕液晶显示，自带微型打印机可打印测试结果。引用文件(1) GB/ 50150－2016《电气装置安装工程电气设备交接试验标准》(2) GB/T50065-2011交流电气装置的接地设计规范(3) GBT 50064-2014 交流电气装置的过电压保护和绝缘配合》(4) GB 50169-2006《电气装置安装工程接地装置施工及验收规范》(5) DL/T 887-2004 《杆塔工频接地电阻测量》(6) DL/T 475-2017《接地装置特性参数测量导则》
