产品参数 | |
---|---|
产品价格 | 1000/米 |
发货期限 | 1 |
供货总量 | 200000 |
运费说明 | 免运费 |
小起订 | 100 |
质量等级 | 优等 |
是否厂家 | 是 |
产品材质 | 防腐防漏水 |
产品品牌 | 国友通风 |
产品规格 | 宽度1米到9米 |
发货城市 | 山东聊城 |
产品产地 | 山东聊城 |
加工定制 | 是 |
产品型号 | GY-008天窗 |
可售卖地 | 全国 |
产品重量 | 根据尺寸 |
产品颜色 | 蓝色、银色、红色 |
质保时间 | 壹年 |
外形尺寸 | 根据图纸定制 |
适用领域 | 钢结构车间 |
是否进口 | 否 |
产品功率 | 0.37KW |
工作温度 | ±80度 |
品牌 | 国友 |
品名 | 通风天窗 通风气楼 |
规格 | 宽度1米-6米 |
颜色 | 蓝色/ 银色 / 红色 /可定制颜色 |
开启方式 | 开敞式 /启闭式通风 |
材质 | 钢结构+彩钢板 |
噪音 | 无 |
节能 | 免电力自然通风 |
定制 | 是 |
产地 | 山东聊城 |
公司地址 | 山东省聊城市高新区长江路与外环路路口 |
范围 | 电动采光排烟天窗质量优质供应范围覆盖陕西省、咸阳市、秦都区、杨陵区、渭城区、三原县、泾阳县、乾县、礼泉县、永寿县、彬县、长武县、旬邑县、淳化县、武功县、兴平市等区域。 |
六.材料、制作、安装、验收
6.1 通风天窗作为工厂化生产的定型产品,一般由天窗架、外围护板(挡风板)、挡雨板、排水沟槽、阀板、泛水板、启闭机构等部分组成。
6.1.1 天窗架及钢板基座一般用型钢或钢板制作。型钢、钢板的材质不得低于Q235B,焊条采用E43型。
6.1.2 外围护板(挡风板)一般采用0.6厚压型板,即彩色涂层钢板或以镀锌钢板为原料,经辊压冷弯成型的建筑用围护板材。也可采用1.5厚玻璃钢采光板。
6.1.3 有采光功能的通风天窗采用的玻璃钢采光板又称玻璃纤维增强聚酯采光板,它是以玻璃纤维为增强材料,以合成树脂为粘合剂,经过机械成型的复合材料。玻璃钢采光板的厚度≥1.5mm,透光率≥80%.
6.1.4 通风帽采用不锈钢钢板或铝合金板制作。不锈钢钢板应符合《不锈钢热轧钢板》GB/T4237、《不锈钢冷轧钢板》GB/T3880的要求。
6.2 通风天窗的制作由生产厂家负责。天窗架的焊接应校平直,其对角线误差每米±1.5mm,骨架平面扭翘不大于5.0mm。钢板基座采用有加筋板的C型钢形式或工字钢形式,由工程进行设计和制作安装。启闭式通风天窗的电源电压为380V,频率为50Hz。电源、配电箱按工程设计,电气控制部分由生产厂家负责设计与制作。
6.3 通风天窗的安装3m和4m的纵向单元进行组合,即天窗架的间距为3000mm和4000mm。当组合后的长度较长时,每60m应至少设一个检修孔,通风天窗高度≥2m时,端部应设检修梯。捡修孔和检修梯均由生产厂家制作。
通风天窗与屋面的连接安装,应根据有关结构专业标准图集按具体的工程设计进行安装施工。本建筑标准图集的安装图供参考使用。
屋顶通风器的钢结构现场连接均应采用螺栓连接,在装配安装时,所有紧固零件必须旋紧,不允许有松动现象,钢结构连接应符合规范。
材质要求
通风器骨架:采用40x20mm空腹方钢,其壁厚应满足结构强度要求且厚度不小于3mm。
挡雨板:采用彩钢板,厚度不小于0.6mm。
阀板:采用热镀锌钢板复合件,钢板厚度≥0.6mm,中间夹40mm厚离心玻璃棉板。保温镀锌复合钢板保证在冬季室内排风温度为30℃,室内相对湿度≤30%时,阀板内表面不结露。
电动传动机构:采用普通碳素钢,表面镀锌或烤漆,局部采用耐腐蚀材料。
热镀锌层可靠性强,热镀锌是指将除锈后的钢铁件附着锌液,使两者融为一体,热镀锌层可达35μm以上,镀层不易脱落,通风器骨架不轻易被腐蚀。
二、热镀锌覆盖钢材,覆盖能力好,给予通风器骨架“双重”保护。
三、热镀锌工艺高,省时省力、韧性强,能够增加腐蚀度,延长使用时间。
当然,通风器选择什么样的材料还需要结合钢结构厂房生产活动具体需要选择。
通风器也可安装在厂房建筑屋面上与屋脊垂直,具体要根据厂房的屋面坡度、通风需求、通风器规格、当地平均风量等实际情况来确定。
通风器生产厂家对通风器的有效通风量、尺寸、颜色、材质进行定制,给出专业的通风技术方案,进行个性化设计与服务。
采用全自动控制、温度一致、出风口温度在40-120度自由设定。
采用人工智能仪表,清晰醒目,可让禽舍保持36度恒温运转;
使用燃料广泛、节能、有效降低运行成本,让畜禽加温费用降低30%;
采用全新炉膛换热系统,提高热效率同时增强使用寿命(6-10年)。
采用全新炉体高温散热系统,在加温的同时有效对禽舍空气进行高温杀菌
负压风机与镀锌板风机比较有以下优势:
(1)外壳不腐蚀、不变形。
(2)耗电比较少节约成本。
(3)噪音比较小,员工更加容易接受。
(4)外壳可以用水清洗。比较方便。
2.车间使用负压风机可以使车间温度降低5-8度
3.车间使用钢负压风机比车间使用吊扇效果好切节约电费开支,根据不同车间核算节约数量。
4.车间使用玻璃钢负压风机排除车间异味。
5.百叶窗设计利用空气顺流原理可在开起是自然打开,不用时可防止外界气流进入。
6.车间使用玻璃钢负压风机车间员工的工作效率,减少人员流动。
7.风机使用年限比较长。
8.负压风机使用对流原理,可使车间保持清新空气,增加车间的含氧量。
坤曜金属材料(咸阳市秦都区分公司)位于高新技术开发区长江路与外环路路口,主要经营 成品气楼,本公司集设计研发、生产、销售、售后服务、技术支持为一体,引进欧洲先进生产设备,致力于为客户提供好的产品和专业的服务。 目前公司生产的产品已经越来越受到海内外市场的欢迎,被欧洲、美洲、澳洲以及中国众多项目认可和采用!

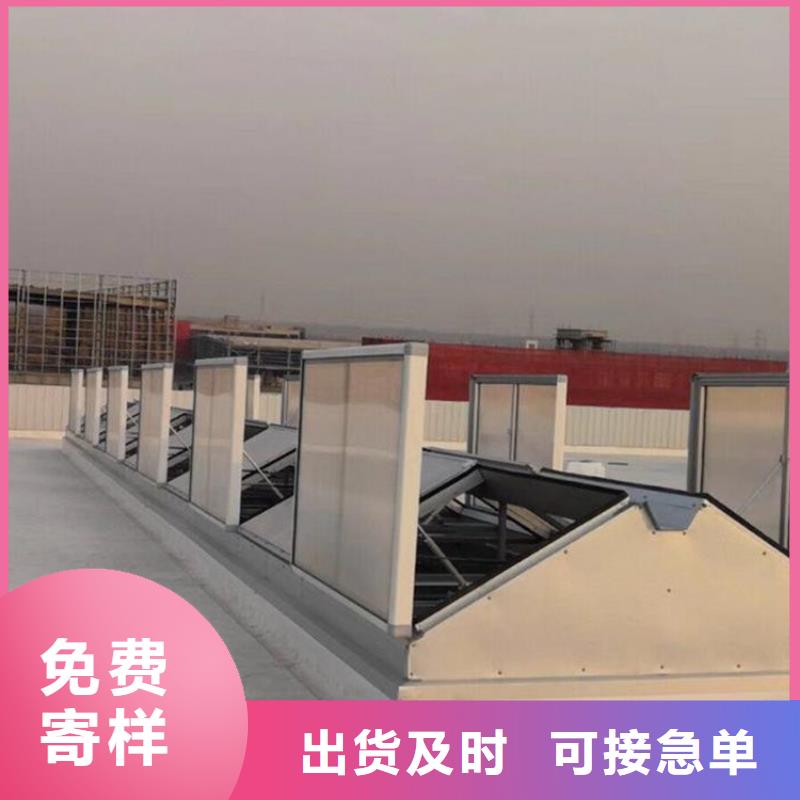

屋顶通风天窗结构原理屋顶通风天窗设计特点:屋顶通风天窗设计的为:风曲线的外形,线条流畅,抗风阻力小,流量系数高,通风排气效果特别的好,一般在设计的时候都有启闭式和敞开式两种
屋脊通风天窗因本身尺寸较大,自重也比较大,因此基础必须要牢固,也就是我们所说的通风天窗基座要做好。一是基座要保障承重;二是要设计与安装的规范。通风天窗基座多数由屋面建筑施工单位安装,而通风天窗则是用螺栓或焊接的方式与基座连接,因此通风天窗厂家与屋面施工单位要充分的沟通,基座与天窗的规格高度契合,以便于通风天窗的安装。
原材料的吊装、存放及施工过程的屋面保护。在通风所接触的大大小小的通风天窗工程当中,具体表现在材料分类规范摆放,施工时铺设防护毯等,并与屋面施工单位密切配合。
